tP16-HO (Inverse)

tP16–HO (Inverse)

../_images/structure322.jpg

Image of tP16–HO (Inverse), generated by Vesta

Lattice Vectors:

\[\begin{split}a_1 &= ~\hat{x}\\ a_2 &= ~\hat{y}\\ a_3 &= 1.9560438095~\hat{z}\\\end{split}\]

Space Group: 92

Point Group of Structure: \(422\)

Structure DOI: https://doi.org/10.1021/ja00524a012

Source: Inorganic Crystallographic Database #41532

MPB Epsilon Input File: Download

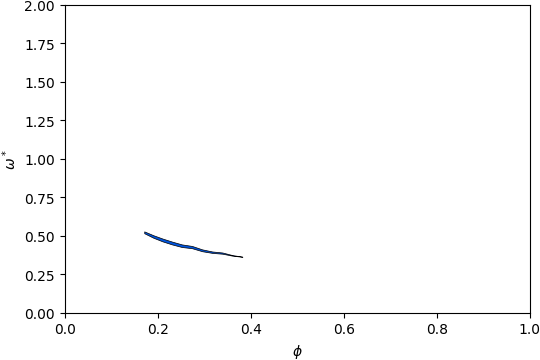

Gap Atlas for \(\varepsilon = 16\)

../_images/gap_atlas-16318.png

Gap Atlas for \(\varepsilon\) = 16 across filling fraction \(\phi\) and frequency \(\omega\).

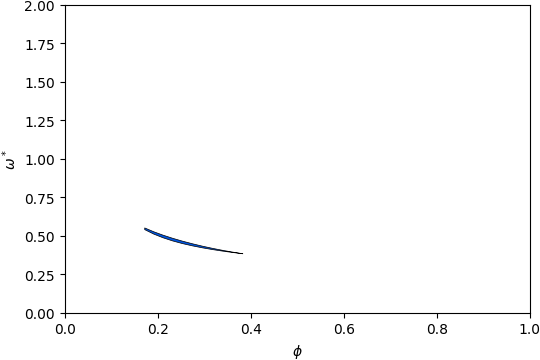

Gap Atlas for \(\varepsilon = 14\)

../_images/gap_atlas-14318.png

Gap Atlas for \(\varepsilon\) = 14 across filling fraction \(\phi\) and frequency \(\omega\).

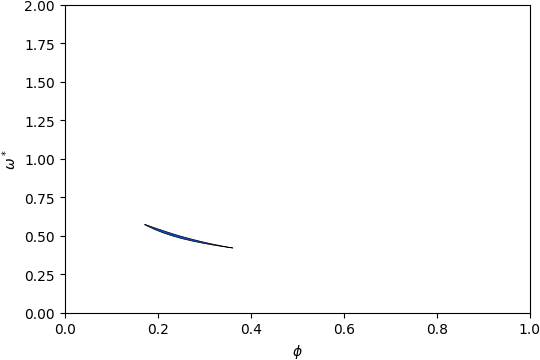

Gap Atlas for \(\varepsilon = 12\)

../_images/gap_atlas-12269.png

Gap Atlas for \(\varepsilon\) = 12 across filling fraction \(\phi\) and frequency \(\omega\).

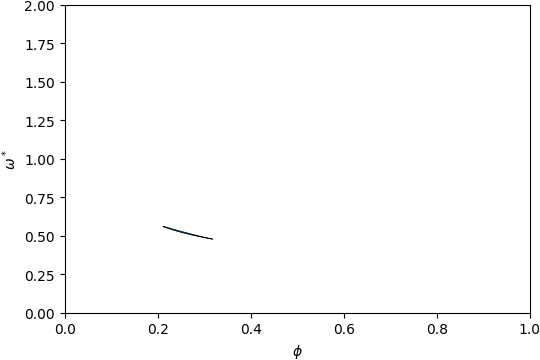

Gap Atlas for \(\varepsilon = 10\)

../_images/gap_atlas-10207.png

Gap Atlas for \(\varepsilon\) = 10 across filling fraction \(\phi\) and frequency \(\omega\).

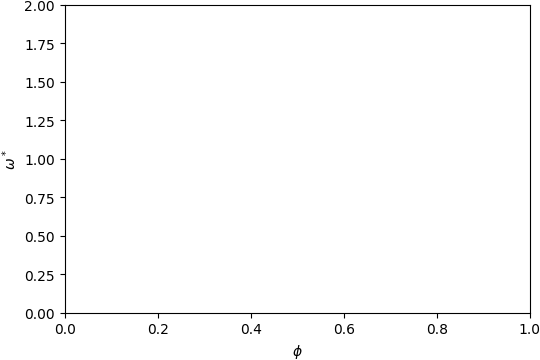

Gap Atlas for \(\varepsilon = 8\)

../_images/gap_atlas-8136.png

Gap Atlas for \(\varepsilon\) = 8 across filling fraction \(\phi\) and frequency \(\omega\).

Gap between Bands 12-13

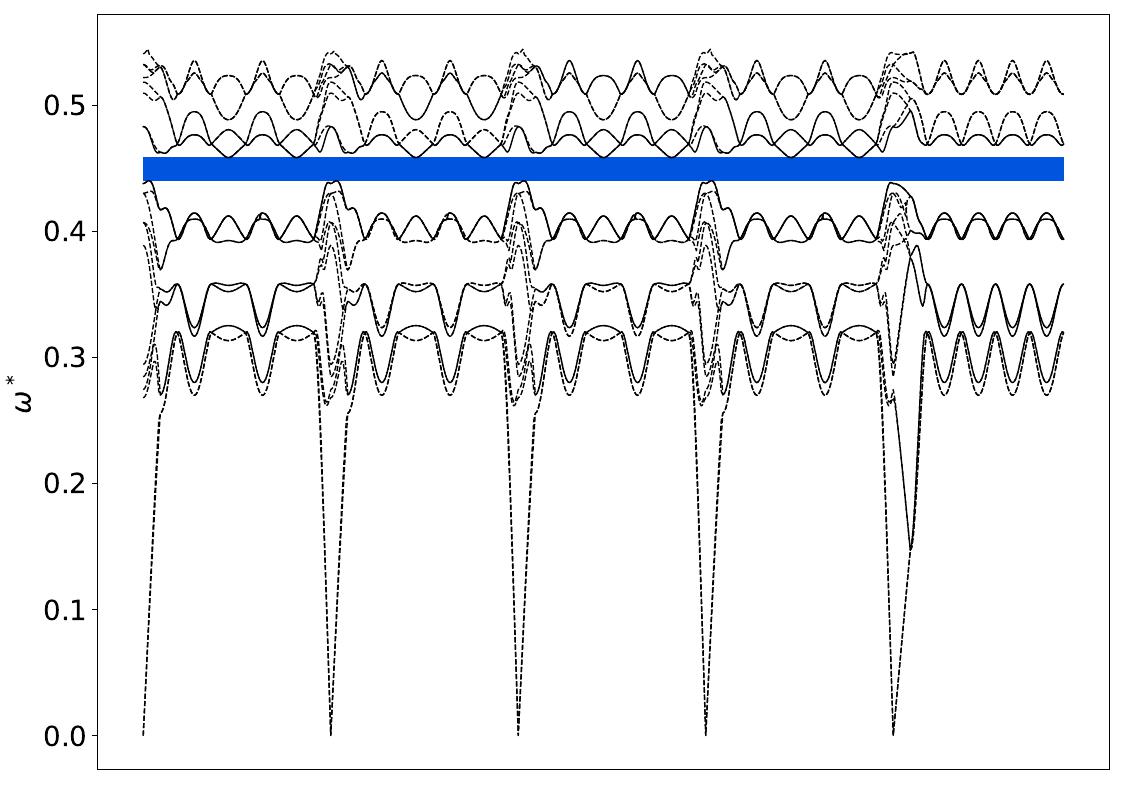

Below is the band structure and isosurface of tP16–HO (Inverse) at dielectric contrast \(\varepsilon = 16\), radius \(r = 0.33\) and filling fraction \(\phi = 0.232\).

../_images/band_diagram_b=1243.jpg

Band Structure across first Brillouin Zone.

../_images/tP16-HO_r@gap_12-13.png

View along \(a_1\).
